三相隔爆型永磁同步电动机

一、产品概述
三相隔爆型永磁同步电动机是我司在永磁同步电动机的基础上新开发设计的隔爆永磁同步电机，不仅高效节能，而且结构简单、运行可靠，可完全替代YB2、YB3等隔爆型异步电动机，防爆标志为Exd II BT4Gb，可适用于石油、化工、粮油、造纸、医药、纺织等易燃易爆的场合。
该产品获得国家防爆电气产品质量监督检验中心颁发的防爆合格证和国家质量技术监督局颁发的生产许可证。

二、性能特点
1.效率高，额定效率达到国家1级能效标准；
2.功率因数高，无需无功补偿；
3.同步性好，无转差，不掉速，转速恒定；
4.噪声低，振动小，运行更加稳定可靠；
5.温升低，比异步隔爆电机温升可降低5-6K左右；
6.节能省电，综合节电率可达8-15%，视负载情况而定；
7.控制性能优良，动态响应快，转速控制精准。

三、使用条件
环境温度：-15℃～40℃
海拔：不超过1000米
额定电压：380V、660V、其它电压可选
额定频率：50Hz、60Hz、其它频率可选
工作制：连续工作制（S1）
防护等级：IP55
绝缘等级：F
冷却方式：IC411/IC416
接法：Y

标志说明

四、技术数据

电机型号	额定功率	额定电流A	额定转矩	效率（%）	功率因数	额定转速	额定频率
TBYC-801-2	0.75	1.3	2.4	88.5	0.95	3000	100
TBYC-802-2	1.1	1.9	3.5	89.8	0.95	3000	100
TBYC-90S-2	1.5	2.4	4.7	90.9	0.95	3000	100
TBYC-90L-2	2.2	3.8	7.0	91.8	0.95	3000	100
TBYC-100L-2	3	5.1	9.5	92.6	0.95	3000	100
TBYC-112M-2	4	6.6	12.7	93.3	0.95	3000	100
TBYC-132S1-2	5.5	9.2	17.5	94.0	0.95	3000	100
TBYC-132S2-2	7.5	10.9	23.8	94.5	0.95	3000	100
TBYC-160M1-2	11	19.5	35	95.0	0.95	3000	150
TBYC-160M2-2	15	26.7	47.7	95.3	0.95	3000	150
TBYC-160L-2	18.5	32	58.9	95.6	0.95	3000	200
TBYC-180M-2	22	37.4	70	95.9	0.95	3000	200
TBYC-200L1-2	30	51	95.5	96.1	0.95	3000	200
TBYC-200L2-2	37	61.3	117.8	96.3	0.95	3000	200
TBYC-225M-2	45	75	143.3	96.4	0.95	3000	200
TBYC-250M-2	55	95	175	96.5	0.95	3000	100
TBYC-280S-2	75	125	238.7	96.6	0.95	3000	100
TBYC-280M-2	90	151	286.5	96.7	0.95	3000	100
TBYC-315S-2	110	179	350	96.7	0.95	3000	200
TBYC-315M-2	132	206	420	96.7	0.95	3000	200
TBYC-315L1-2	160	262	509	96.7	0.95	3000	200
TBYC-315L2-2	200	330	636.7	96.7	0.95	3000	150

电机型号	额定功率	额定电流A	额定转矩	效率（%）	功率因数	额定转速	额定频率
TBYC-801-4	0.55	0.96	3.5	85.6	0.95	1500	50
TBYC-802-4	0.75	1.3	4.7	85.6	0.95	1500	50
TBYC-90S-4	1.1	1.9	7	87.4	0.95	1500	50
TBYC-90L-4	1.5	2.6	9.5	88.1	0.95	1500	50
TBYC-100L1-4	2.2	3.7	14	89.7	0.95	1500	50
TBYC-100L2-4	3	5.1	19.1	90.3	0.95	1500	50
TBYC-112M-4	4	6.6	25.4	90.9	0.95	1500	50
TBYC-132S-4	5.5	9	35	92.1	0.95	1500	50
TBYC-132M-4	7.5	12.2	47.7	92.5	0.95	1500	75
TBYC-160M-4	11	18.6	70	93.5	0.95	1500	75
TBYC-160L-4	15	23.9	95.5	94.0	0.95	1500	100
TBYC-180M-4	18.5	32	117.7	94.3	0.95	1500	100
TBYC-180L-4	22	37	140	94.7	0.95	1500	100
TBYC-200L-4	30	50	191	95.0	0.95	1500	100
TBYC-225S-4	37	65	235.6	95.3	0.95	1500	100
TBYC-225M-4	45	71	286.5	95.6	0.95	1500	100
TBYC-250M-4	55	85.4	350	95.8	0.95	1500	100
TBYC-280S-4	75	117	477.5	96.0	0.95	1500	100
TBYC-280M-4	90	152	573	96.2	0.95	1500	100
TBYC-315S-4	110	183	700	96.4	0.95	1500	75
TBYC-315M-4	132	209	840.4	96.5	0.95	1500	75
TBYC-315L1-4	160	260	1018.6	96.5	0.95	1500	75
TBYC-315L2-4	200	352	1273.3	96.6	0.95	1500	75

电机型号	额定功率	额定电流A	额定转矩	效率（%）	功率因数	额定转速	额定频率
TBYC-802-6	0.55	1.0	5.2	85.9	0.95	1000	50
TBYC-90S-6	0.75	1.3	7.2	87.4	0.95	1000	50
TBYC-90L-6	1.1	1.9	10.5	88.7	0.95	1000	50
TBYC-100L-6	1.5	2.7	14.3	89.9	0.95	1000	50
TBYC-112M-6	2.2	3.9	21	90.9	0.95	1000	50
TBYC-132S-6	3	5	28.6	91.8	0.95	1000	50
TBYC-132M1-6	4	6.6	38.2	92.7	0.95	1000	50
TBYC-132M2-6	5.5	9.5	52.5	93.4	0.95	1000	50
TBYC-160M-6	7.5	12.5	71.6	94.0	0.95	1000	50
TBYC-160L-6	11	18.5	105	94.5	0.95	1000	66.7
TBYC-180L-6	15	25	143.3	94.9	0.95	1000	66.7
TBYC-200L1-6	18.5	32	176.7	95.3	0.95	1000	66.7
TBYC-200L2-6	22	36.5	210	95.6	0.95	1000	66.7
TBYC-225M-6	30	49	286.5	95.8	0.95	1000	66.7
TBYC-250M-6	37	61	353.3	96.0	0.95	1000	66.7
TBYC-280S-6	45	71	430	96.2	0.95	1000	66.7
TBYC-280M-6	55	86	525.3	96.3	0.95	1000	66.7
TBYC-315S-6	75	123	716.3	96.4	0.95	1000	50
TBYC-315M-6	90	141	860	96.5	0.95	1000	50
TBYC-315L1-6	110	174	1050.5	96.6	0.95	1000	50
TBYC-315L2-6	132	210	1260.6	96.6	0.95	1000	50
TBYC-315L3-6	160	248	1528	96.6	0.95	1000	50
TBYC-315L4-6	200	320	1910	96.6	0.95	1000	50

电机型号	额定功率	额定电流A	额定转矩	效率（%）	功率因数	额定转速	额定频率
TBYC-112M-8	1.5	2.8	19.1	89.4	0.95	750	50
TBYC-132S-8	2.2	3.8	28	90.0	0.95	750	37.5
TBYC-132M-8	3	5.2	38.2	91.0	0.95	750	37.5
TBYC-160M1-8	4	7.2	51	91.8	0.95	750	50
TBYC-160M2-8	5.5	9.9	70	92.6	0.95	750	50
TBYC-160L-8	7.5	13.4	95.5	93.2	0.95	750	50
TBYC-180L-8	11	19.5	140	93.7	0.95	750	50
TBYC-200L-8	15	26.6	191	94.2	0.95	750	50
TBYC-225S-8	18.5	32.7	235.6	94.6	0.95	750	50
TBYC-225M-8	22	38.3	280	94.9	0.95	750	50
TBYC-250M-8	30	52.7	382	95.1	0.95	750	50
TBYC-280S-8	37	65	471	95.3	0.95	750	50
TBYC-280M-8	45	75.8	573	95.6	0.95	750	50
TBYC-315S-8	55	96.2	700	95.6	0.95	750	50
TBYC-315M-8	75	122	955	95.7	0.95	750	50
TBYC-315L1-8	90	157	1146	95.7	0.95	750	50
TBYC-315L2-8	110	185.7	1400	95.7	0.95	750	50
TBYC-315L3-8	132	200	1680.8	95.8	0.95	750	50
TBYC-315L4-8	160	270	2037	95.8	0.95	750	50

五、安装及外形尺寸
IMB3（机座带底脚、端盖无凸缘）

机座号	极数	安装尺寸									外形尺寸
机座号	极数	A	B	C	D	E	F	G	H	K	AB	AC	AD	HD	L
80M	2.4.6.8	125	100	50	19	40	6	15.5	80	10	165	165	180	320	330
90S	2.4.6.8	140	100	56	24	50	8	20	90	10	180	180	180	350	360
90L	2.4.6.8	140	125	56	24	50	8	20	90	10	180	180	180	350	385
100L	2.4.6.8	160	140	63	28	60	8	24	100	12	200	205	180	400	440
112M	2.4.6.8	190	140	70	28	60	8	24	112	12	245	230	200	420	460
132S	2.4.6.8	216	140	89	38	80	10	33	132	12	280	270	200	450	510
132M	2.4.6.8	216	178	89	38	80	10	33	132	12	280	270	200	450	550
160M	2.4.6.8	254	210	108	42	110	12	37	160	15	330	325	220	520	670
160L	2.4.6.8	254	254	108	42	110	12	37	160	15	330	325	220	520	710
180M	2.4.6.8	279	241	121	48	110	14	42.5	180	15	355	360	220	550	730
180L	2.4.6.8	279	279	121	48	110	14	42.5	180	15	355	360	220	550	750
200L	2.4.6.8	318	305	133	55	110	16	49	200	19	390	400	250	645	805
225S	4.8	356	286	149	60	140	18	53	225	19	435	450	250	690	865
225M	2	356	311	149	55	110	16	49	225	19	435	450	250	690	860
225M	4.6.8	356	311	149	60	140	18	53	225	19	435	450	250	690	890
250M	2	406	349	168	60	140	18	53	250	24	490	500	300	730	945
250M	4.6.8	406	349	168	65	140	18	58	250	24	490	500	300	730	945
280S	2	457	368	190	65	140	18	58	280	24	545	560	300	810	1010
280S	4.6.8	457	368	190	75	140	20	67.5	280	24	545	560	300	810	1010
280M	2	457	419	190	65	140	18	58	280	24	545	560	300	810	1060
280M	4.6.8	457	419	190	75	140	20	67.5	280	24	545	560	300	810	1060
315S	2	508	406	216	65	140	18	58	315	28	640	630	400	1020	1320
315S	4.6.8	508	406	216	80	170	22	71	315	28	640	630	400	1020	1350
315M	2	508	457	216	65	140	18	58	315	28	640	630	400	1020	1350
315M	4.6.8	508	457	216	80	170	22	71	315	28	640	630	400	1020	1380
315L	2	508	508	216	65	140	18	58	315	28	640	630	400	1020	1490
315L	4.6.8	508	508	216	80	170	22	71	315	28	640	630	400	1020	1520

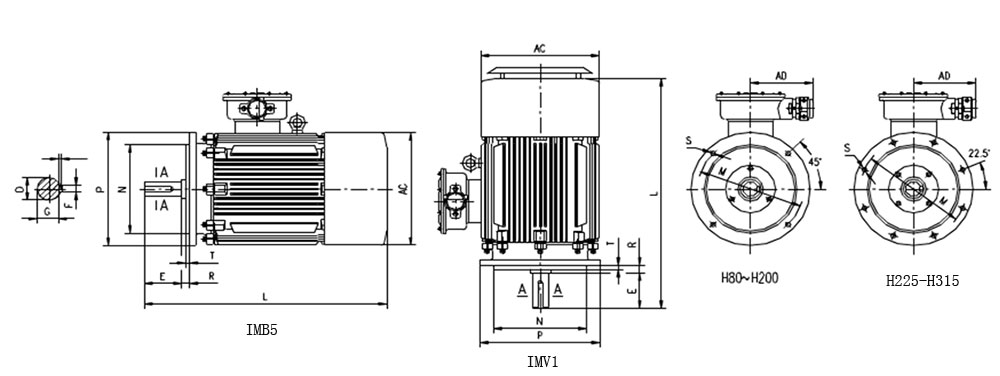

IMB5（机座不带底脚、端盖有凸缘）

机座号	安装尺寸												外形尺寸
机座号	极数	D	E	F	G	M	N	P	R	S	T	凸缘孔数	AC	AD	L
80M	2.4.6.8	19	40	6	15.5	165	130	200	0	12	3.5	4	165	240	330
90S	2.4.6.8	24	50	8	20	165	130	200	0	12	3.5	4	180	260	360
90L	2.4.6.8	24	50	8	20	165	130	200	0	12	3.5	4	180	260	385
100L	2.4.6.8	28	60	8	24	215	180	250	0	15	4	4	205	300	440
112M	2.4.6.8	28	60	8	24	215	180	250	0	15	4	4	230	310	460
132S	2.4.6.8	38	80	10	33	265	230	300	0	15	4	4	270	320	510
132M	2.4.6.8	38	80	10	33	265	230	300	0	15	4	4	270	320	550
160M	2.4.6.8	42	110	12	37	300	250	350	0	19	5	4	325	360	670
160L	2.4.6.8	42	110	12	37	300	250	350	0	19	5	4	325	360	710
180M	2.4.6.8	48	110	14	42.5	300	250	350	0	19	5	4	360	370	730
180L	2.4.6.8	48	110	14	42.5	300	250	350	0	19	5	4	360	370	750
200L	2.4.6.8	55	110	16	49	350	300	400	0	19	5	4	400	445	805
225S	4.8	60	140	18	53	400	350	450	0	19	5	8	450	465	865
225M	2	55	110	16	49	400	350	450	0	19	5	8	450	465	860
225M	4.6.8	60	140	18	53	400	350	450	0	19	5	8	450	465	890
250M	2	60	140	18	53	500	450	550	0	19	5	8	500	500	945
250M	4.6.8	65	140	18	58	500	450	550	0	19	5	8	500	500	945
280S	2	65	140	18	58	500	450	550	0	19	5	8	560	550	1010
280S	4.6.8	75	140	20	67.5	500	450	550	0	19	5	8	560	550	1010
280M	2	65	140	18	58	500	450	550	0	19	5	8	560	550	1060
280M	4.6.8	75	140	20	67.5	500	450	550	0	19	5	8	560	550	1060
315S	2	65	140	18	58	600	550	660	0	24	6	8	630	705	1340
315S	4.6.8	80	170	22	71	600	550	660	0	24	6	8	630	705	1370
315M	2	65	140	18	58	600	550	660	0	24	6	8	630	705	1420
315M	4.6.8	80	170	22	71	600	550	660	0	24	6	8	630	705	1450
315L	2	65	140	18	58	600	550	660	0	24	6	8	630	705	1510
315L	4.6.8	80	170	22	71	600	550	660	0	24	6	8	630	705	1540

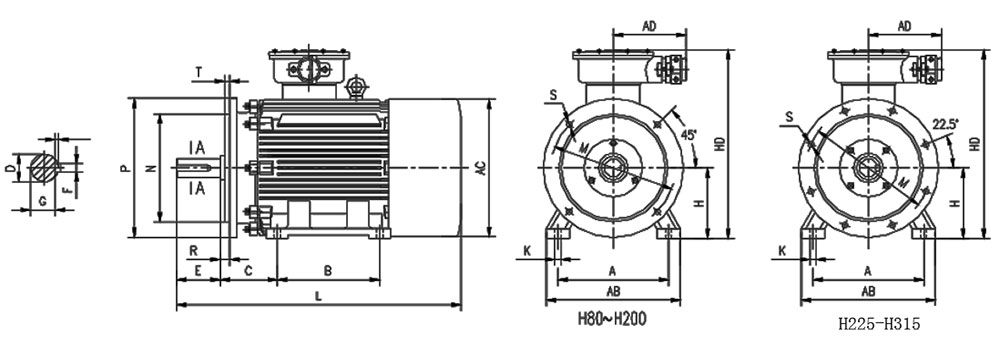

IMB35（机座带底脚、端盖有凸缘）

机座号	极数	安装尺寸																外形尺寸
机座号	极数	A	B	C	D	E	F	G	H	K	M	N	P	R	S	T	凸缘孔数	AB	AC	AD	HD	L
80M	2.4.6.8	125	100	50	19	40	6	15.5	80	10	165	130	200	0	12	3.5	4	165	165	180	320	330
90S	2.4.6.8	140	100	56	24	50	8	20	90	10	165	130	200	0	12	3.5	4	180	180	180	350	360
90L	2.4.6.8	140	125	56	24	50	8	20	90	10	165	130	200	0	12	3.5	4	180	180	180	350	385
100L	2.4.6.8	160	140	63	28	60	8	24	100	12	215	180	250	0	15	4	4	200	205	180	400	440
112M	2.4.6.8	190	140	70	28	60	8	24	112	12	215	180	250	0	15	4	4	245	230	200	420	460
132S	2.4.6.8	216	140	89	38	80	10	33	132	12	265	230	300	0	15	4	4	280	270	200	450	510
132M	2.4.6.8	216	178	89	38	80	10	33	132	12	265	230	300	0	15	4	4	280	270	200	450	550
160M	2.4.6.8	254	210	108	42	110	12	37	160	15	300	250	350	0	19	5	4	330	325	220	520	670
160L	2.4.6.8	254	254	108	42	110	12	37	160	15	300	250	350	0	19	5	4	330	325	220	520	710
180M	2.4.6.8	279	241	121	48	110	14	42.5	180	15	300	250	350	0	19	5	4	355	360	220	550	730
180L	2.4.6.8	279	279	121	48	110	14	42.5	180	15	300	250	350	0	19	5	4	355	360	220	550	750
200L	2.4.6.8	318	305	133	55	110	16	49	200	19	350	300	400	0	19	5	4	390	400	250	645	805
225S	4.8	356	286	149	60	140	18	53	225	19	400	350	450	0	19	5	8	435	450	250	690	865
225M	2	356	311	149	55	110	16	49	225	19	400	350	450	0	19	5	8	435	450	250	690	860
225M	4.6.8	356	311	149	60	140	18	53	225	19	400	350	450	0	19	5	8	435	450	250	690	890
250M	2	406	349	168	60	140	18	53	250	24	500	450	550	0	19	5	8	490	500	300	730	945
250M	4.6.8	406	349	168	65	140	18	58	250	24	500	450	550	0	19	5	8	490	500	300	730	945
280S	2	457	368	190	65	140	18	58	280	24	500	450	550	0	19	5	8	545	560	300	810	1010
280S	4.6.8	457	368	190	75	140	20	67.5	280	24	500	450	550	0	19	5	8	545	560	300	810	1010
280M	2	457	419	190	65	140	18	58	280	24	500	450	550	0	19	5	8	545	560	300	810	1060
280M	4.6.8	457	419	190	75	140	20	67.5	280	24	500	450	550	0	19	5	8	545	560	300	810	1060
315S	2	508	406	216	65	140	18	58	315	28	600	550	660	0	24	6	8	640	630	400	1020	1320
315S	4.6.8	508	406	216	80	170	22	71	315	28	600	550	660	0	24	6	8	640	630	400	1020	1350
315M	2	508	457	216	65	140	18	58	315	28	600	550	660	0	24	6	8	640	630	400	1020	1350
315M	4.6.8	508	457	216	80	170	22	71	315	28	600	550	660	0	24	6	8	640	630	400	1020	1380
315L	2	508	508	216	65	140	18	58	315	28	600	550	660	0	24	6	8	640	630	400	1020	1490
315L	4.6.8	508	508	216	80	170	22	71	315	28	600	550	660	0	24	6	8	640	630	400	1020	1520
